Тип вакуумного захвата
Опорный подшипник - это подшипниковый узел, который объединяет в себе подшипник скольжения и корпус. Большинство внешних сферических подшипников изготовлены из диаметральной сферы, а внутреннее отверстие шарикоподшипника расположено вместе, различные виды структурной формы, хорошая универсальность и взаимозаменяемость. Опорный подшипник - это подшипниковый узел, который объединяет в себе подшипник скольжения и корпус. Большинство внешних сферических подшипников изготовлены из диаметральной сферы, а внутреннее отверстие шарикоподшипника расположено вместе.
Запрос сейчас
В корзину

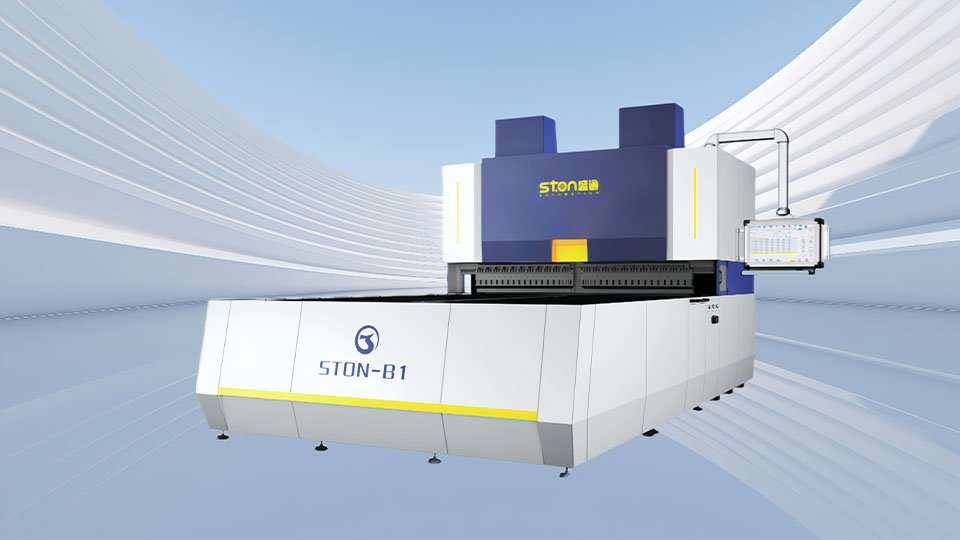

··· Панелегиб с вакуумным захватом ···

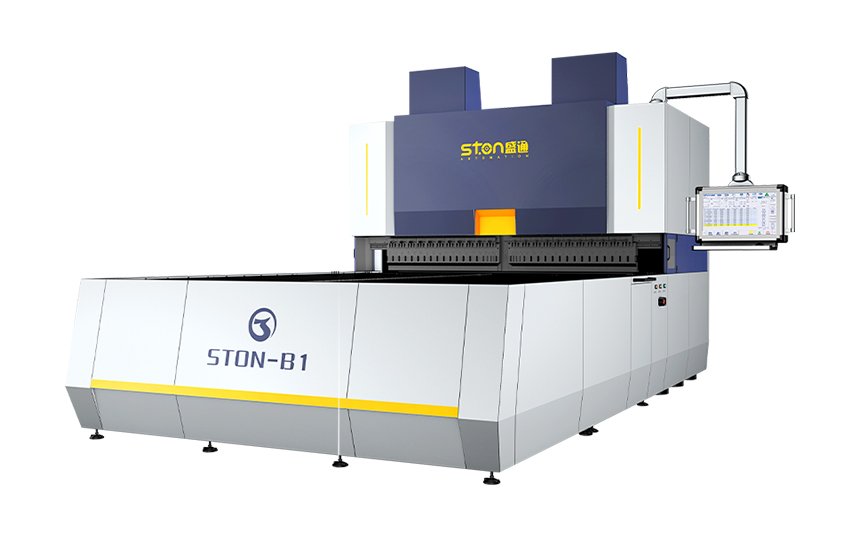

Модель: STON A1,B1
Макс. длина гиба: 1000~1400 мм
STON-A1 | STON-B1 | |
Dimension（L×W×H） | 2800×1500×2800 | 3400×2000×2800 |
Feeding method | Vacuum Gripping | Vacuum Gripping |
Max. bending speed | 0.2s/knife | 0.2s/knife |
Max. bending length （mm） | 1000×1000 | 1400×1250 |
Max. bending height（mm） | 170 | 170 |
Min bending thickness（mm） | 0.15 | 0.15 |
Min. four-sided forming size（mm） | 140×140 | 160×190 |
Single-sided forming | 140mm | 160mm |
Max.bending thickness（mm） | stainless steel 1.2 Steel plate 2.0 Aluminum plate 2.5 | stainless steel 1.5 Steel plate 2.5 Aluminum plate 3.0 |
Обзор
STON Panel Bender оснащен системой вакуумного захвата, которая автоматически удерживает и подает листовые материалы, что делает его особенно подходящим для небольших и легких заготовок. Система обеспечивает точное позиционирование и устойчивость во время гибки, сводя к минимуму ручное вмешательство и повышая эффективность, что делает его идеальным выбором для легких задач по гибке.
Подробнее
Демонстрации изгиба
Примеры применения в промышленности
-

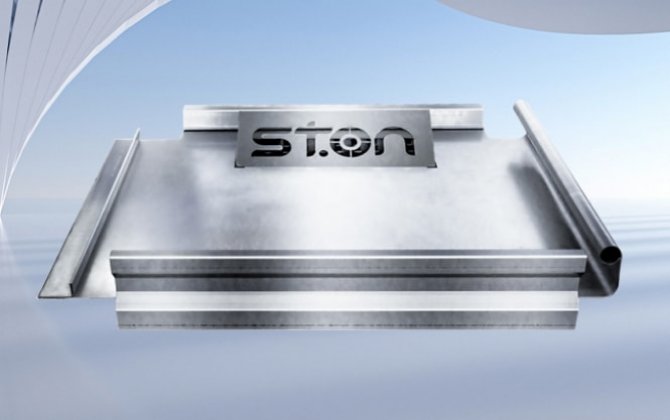

Образец СТОННаблюдайте за процессом
-

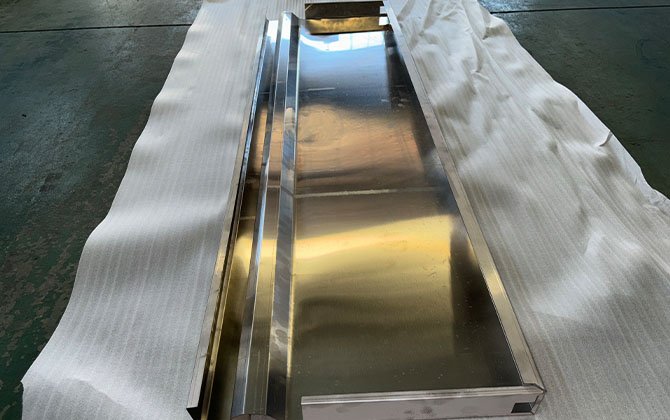

Компонент холодильника
Наблюдайте за процессом
-

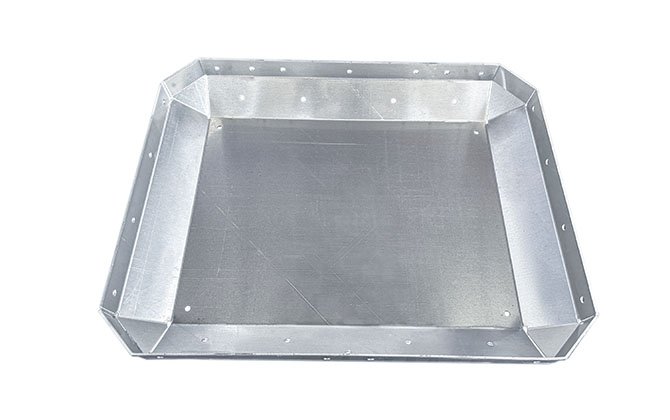

Крышка зарядной станции для электромобиля
Наблюдайте за процессом
-

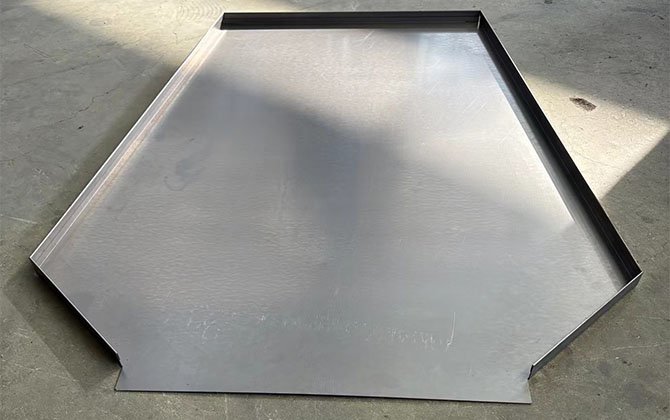

Компонент животноводческой техники
Наблюдайте за процессом
Кейс Шоу
-

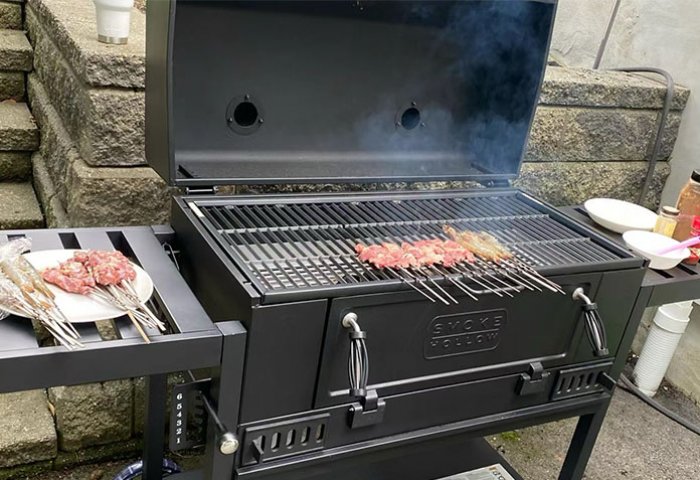

гриль для барбекю
-

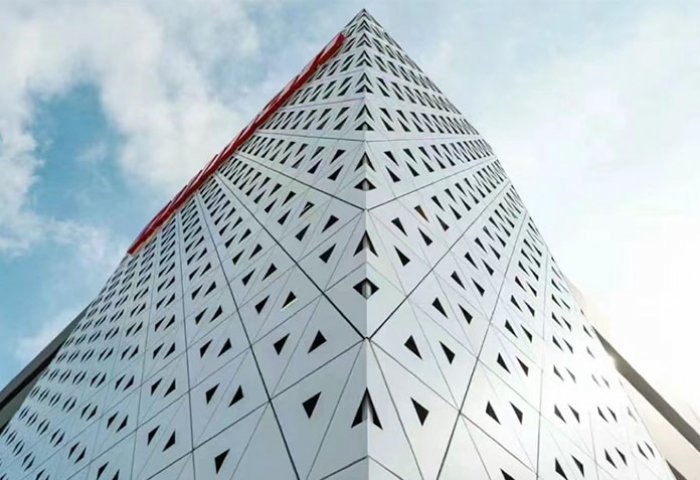

Здание навесной стены
-

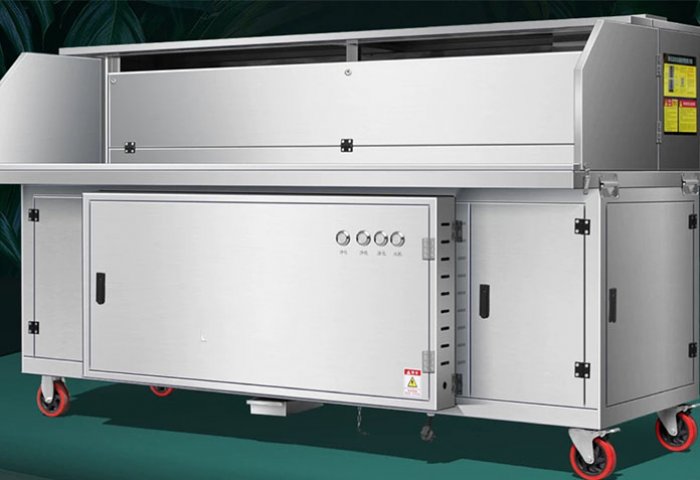

Кухонный верстак
-

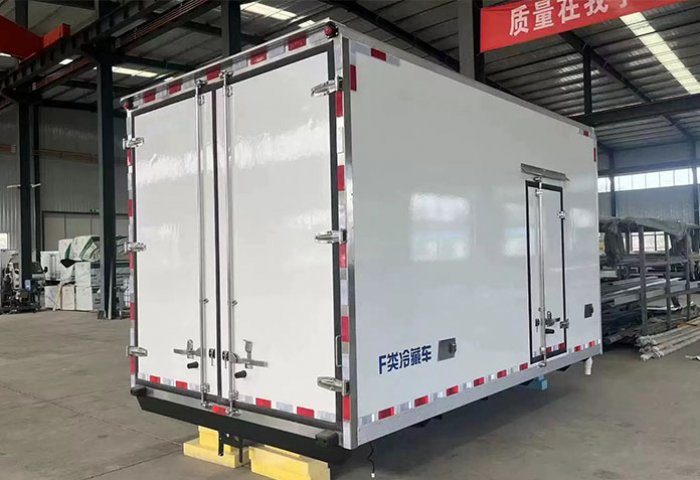

Рефрижераторный фургон
-

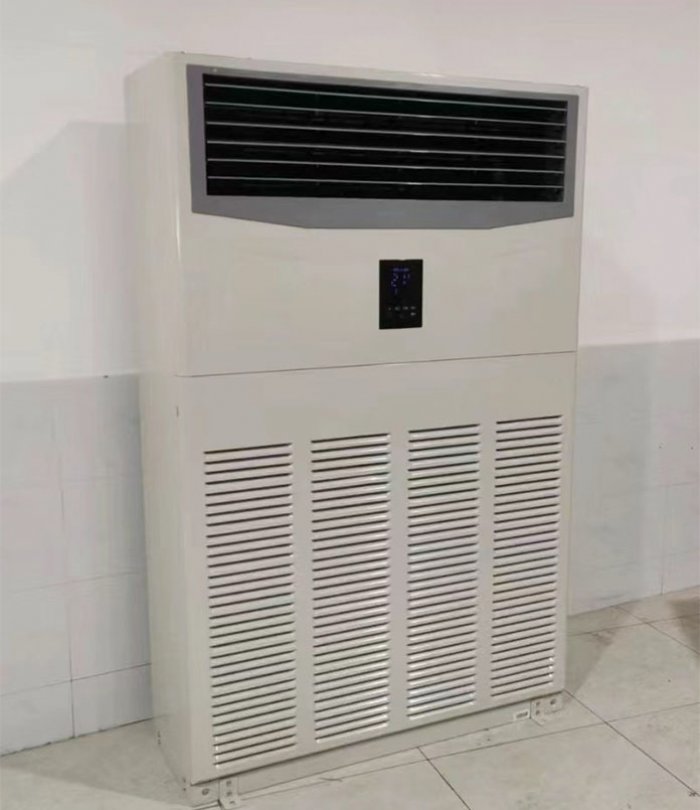

Кондиционер
-

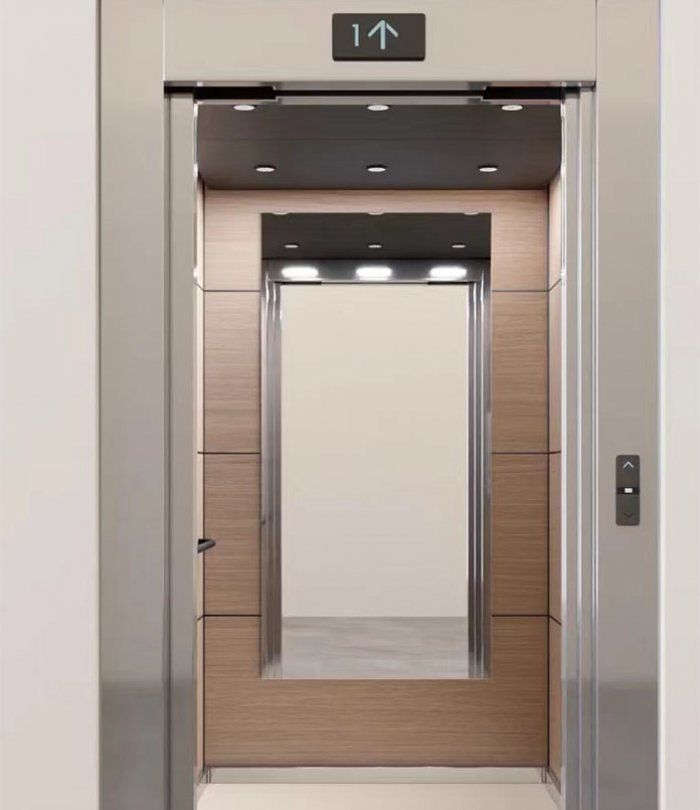

Лифт
-

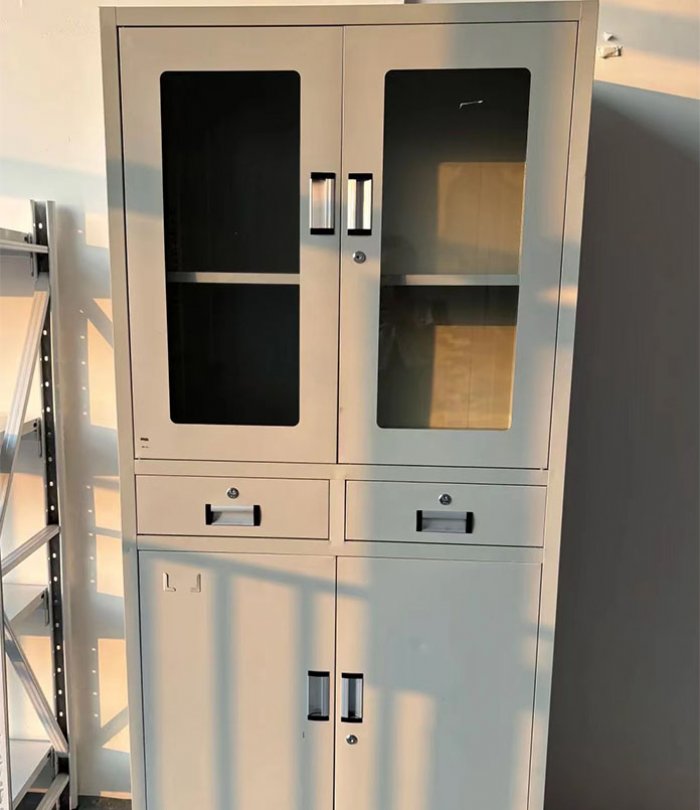

Шкаф для хранения документов
-

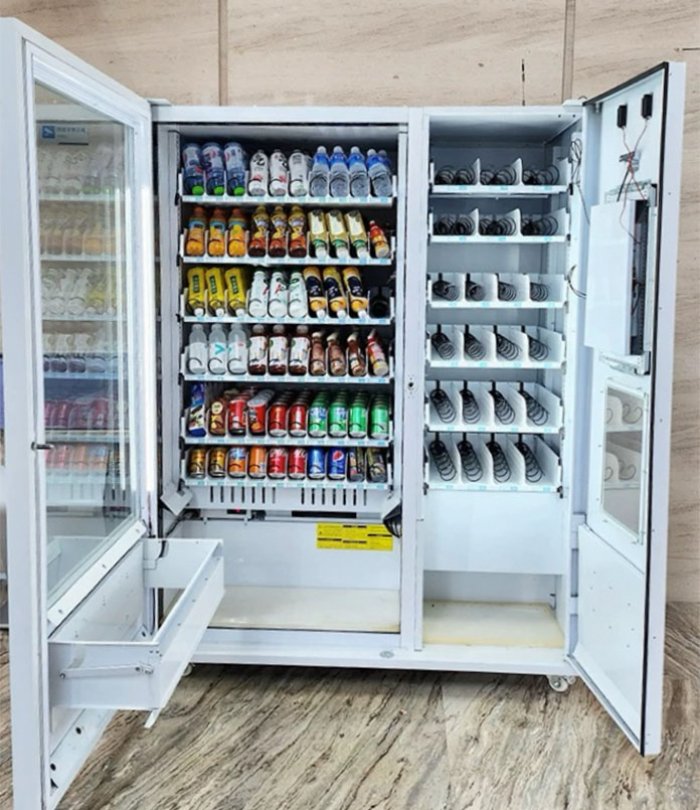

Торговый автомат
··· Проверьте соответствие отрасли ···
Введение в компонент
-
01.
Совместимость материалов
STON Panel Bender совместим с широким спектром материалов, включая нержавеющую сталь, стальные пластины и пластины из алюминиевого сплава. Оборудование обеспечивает постоянную точность гибки и качество поверхности при обработке различных материалов, отвечая требованиям различных сценариев применения.
-
02.

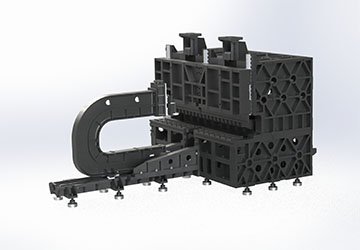

Проектирование конструкций и литье
Панелегиб STON имеет высокопрочную чугунную конструкцию, обработанную высокотемпературным отжигом и точной обработкой для повышения жесткости. Такая конструкция сводит к минимуму долгосрочные эксплуатационные ошибки, обеспечивая стабильность, точность и длительный срок службы.
-
03.

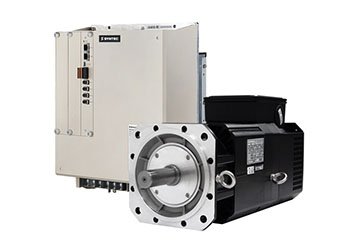

Двигатель и приводная система
STON Panel Bender использует уникальные высокопроизводительные серводвигатели и приводные системы той же марки, что и абсолютные двигатели, обеспечивая бесперебойную координацию между компонентами. Абсолютные двигатели обеспечивают точное позиционирование без сброса, сохраняя точность. Эта система обрабатывает многоосевую координацию и сложные задачи, повышая эффективность производства и сводя к минимуму время простоя.
-
04.

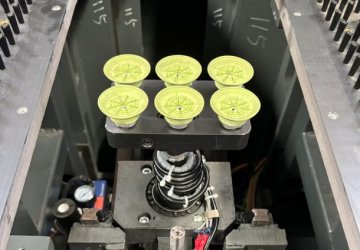

Вакуумный захват
Система вакуумного захвата STON Panel Bender использует многоточечное присасывание для надежного захвата листов различных размеров, обеспечивая точное позиционирование. Система динамически регулирует давление, чтобы предотвратить деформацию и проскальзывание между различными материалами.
-
05.

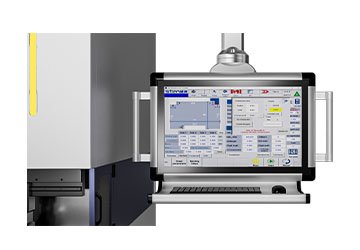

Система управления и интерфейс
STON Panel Bender оснащен интеллектуальной системой управления и интуитивно понятным пользовательским интерфейсом. Он поддерживает до 100 000 3D-моделей, предлагает многоязычное программирование, мониторинг в реальном времени и удаленную диагностику. Пользователи могут легко настраивать параметры производства, оптимизировать пути гибки и сокращать ручное вмешательство, обеспечивая плавное выполнение сложных задач гибки.
-
06.

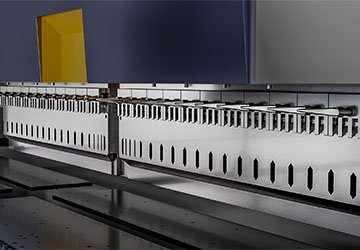

Гибочные инструменты
STON Panel Bender оснащен высокопрочными, износостойкими и универсальными гибочными инструментами, подходящими для обработки различных материалов. Головки инструментов изготовлены из высококачественной высокопрочной стали, точно спроектированы для исключительной долговечности. Гибкая конструкция инструмента позволяет быстро менять их для удовлетворения различных требований к обработке, обеспечивая оптимальную производительность в различных областях применения.
-
07.

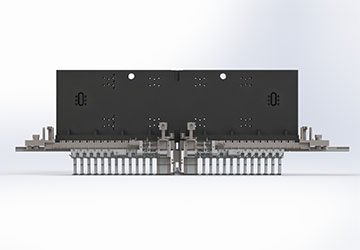

Вспомогательная и автоматическая инструментальная технология
STON Panel Bender объединяет вспомогательные и автоматические технологии инструментов. Вспомогательные инструменты позволяют выполнять несколько задач в сложных процессах без смены основных инструментов. Автоматическая технология инструментов настраивает комбинации инструментов через систему ЧПУ, сокращая время настройки, что делает ее особенно подходящей для производственных линий.
-
08.

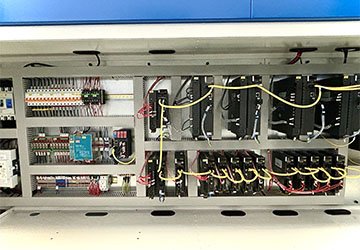

Электрическая система
Электрическая система STON Panel Bender тщательно спроектирована с использованием высококачественных электронных компонентов, соответствующих международным стандартам, что обеспечивает стабильную подачу питания и передачу сигнала. Электрическая система включает защиту от перегрузки и интеллектуальное обнаружение неисправностей, что повышает надежность системы и простоту обслуживания, обеспечивая при этом безопасную эксплуатацию.
-
09.

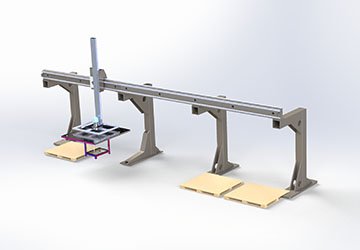

Автоматизация и интеллектуальные функции
STON Panel Bender интегрирует автоматическую систему загрузки и выгрузки, которая легко соединяется с роботизированными руками и другим вспомогательным оборудованием. Он оснащен интеллектуальным планированием траектории гибки и функциями автоматического обнаружения и регулировки, что значительно сокращает ручные операции, повышает эффективность производства и точность гибки, что делает его идеальным для крупносерийного производства.
-
010.
Система охлаждения
Панелегиб STON оснащен эффективной системой охлаждения, использующей кондиционирование воздуха для поддержания контроля температуры во время высокоинтенсивных операций, тем самым продлевая срок службы оборудования.
