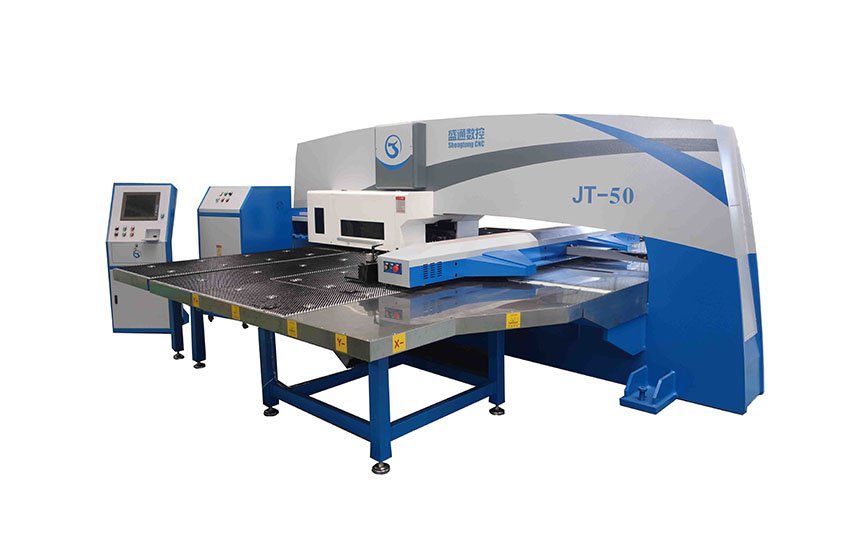

Механический пробивной пресс с ЧПУ
Механический пробивной пресс с ЧПУ STON предлагает значительные преимущества, такие как энергоэффективность, превосходная стабильность, высокая грузоподъемность и конкурентоспособная цена. Он оснащен 32 револьверными станциями в стандартной комплектации, включая 2 вращающиеся станции, что позволяет выполнять различные операции, такие как пробивка и вытяжка. Механический пробивной пресс с ЧПУ сочетает в себе точность технологии числового программного управления с надежностью и долговечностью механических приводных систем.
Запрос сейчас
В корзину
··· STON Механический револьверный дыропробивной пресс с ЧПУ ···
Модель：STSK-JT30/STSK-JT50
Усилие пробивки：30/50 тонн
| Parameter | Unit | Remarks | ||||||
| Model | STSK-JT30/STSK-JT50 | |||||||
| Punching Force | 300(30)/500(50) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 280 | hpm | ||||||
| Max Punching Hits | 280 | hpm | ||||||
| Number of Control Axes | 4(X、Y、T、C) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 2 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 3 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500×5200×2100 | mm | ||||||

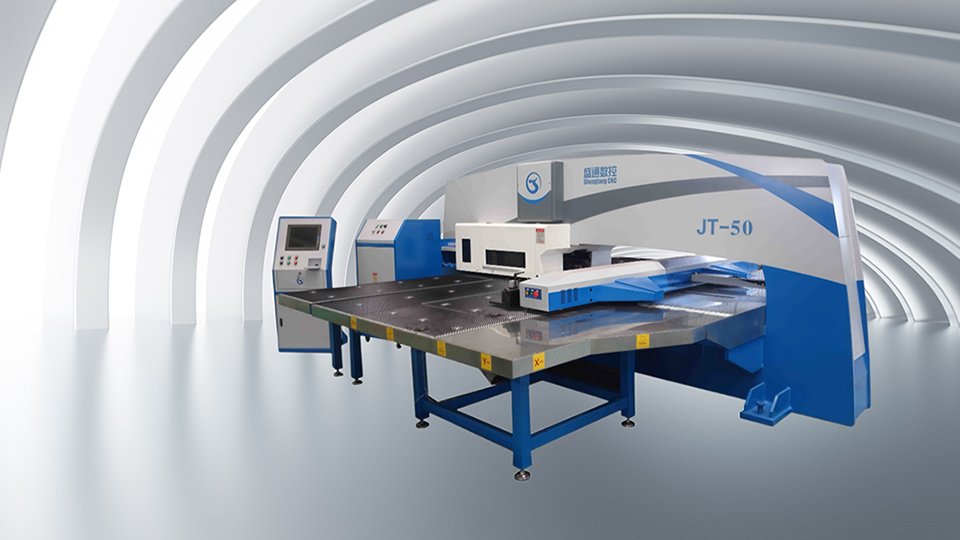

Overview
Механический ЧПУ-пробивной пресс STON предлагает значительные преимущества, такие как энергоэффективность, превосходная стабильность, высокая грузоподъемность и конкурентоспособная цена. Он оснащен 32 револьверными станциями в стандартной комплектации, включая 2 вращающиеся станции, что позволяет выполнять различные операции, такие как пробивка и вытяжка.
Подробнее

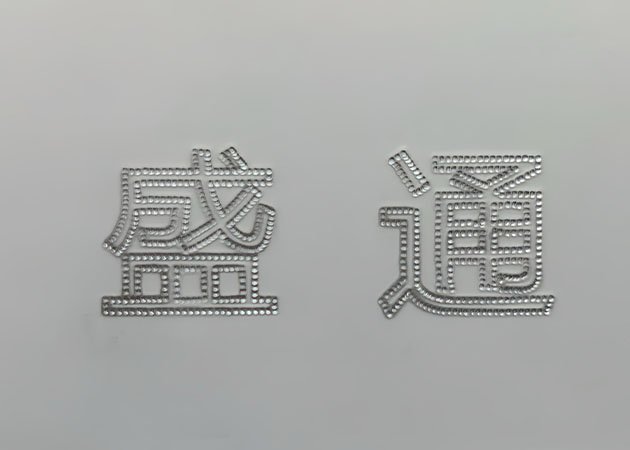

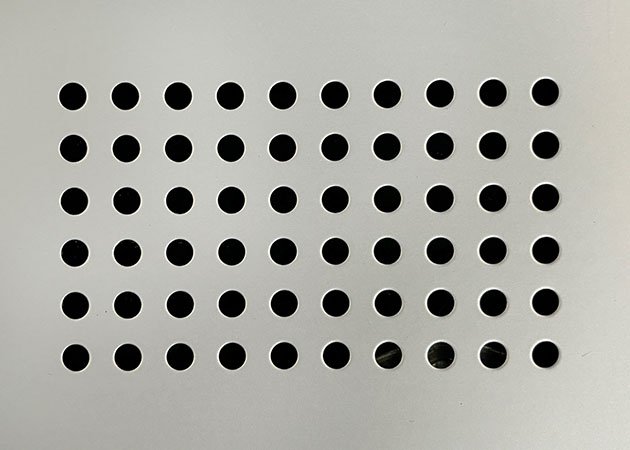

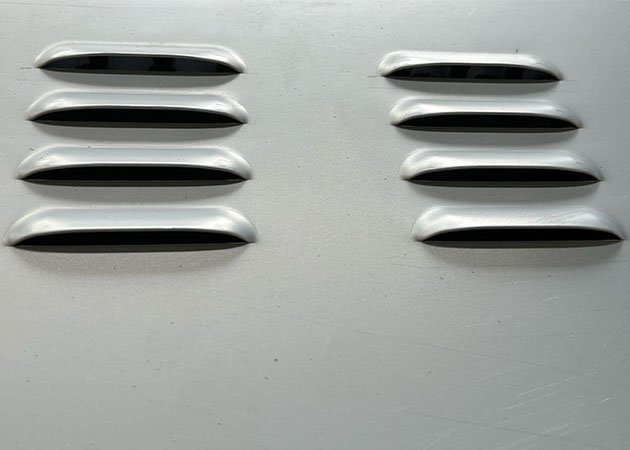

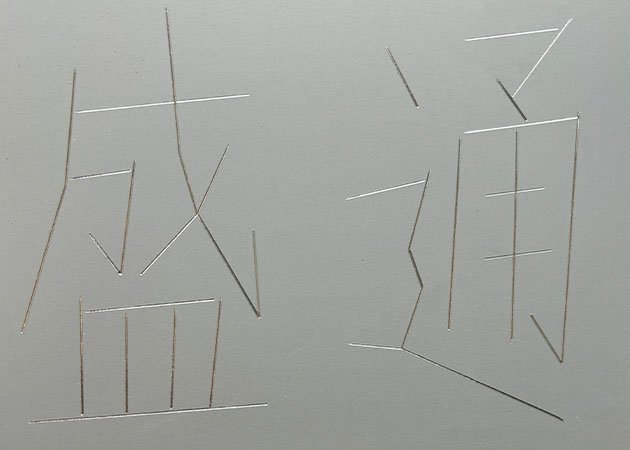

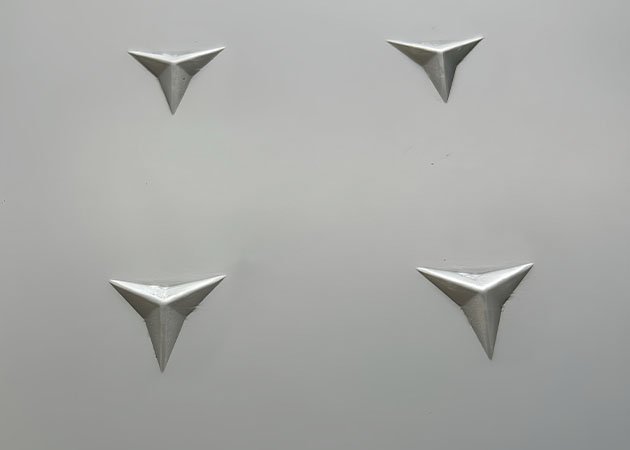

Демонстрации ударов кулаками
Примеры применения в промышленности
-
Боковая панель мебелиНаблюдайте за процессом
-

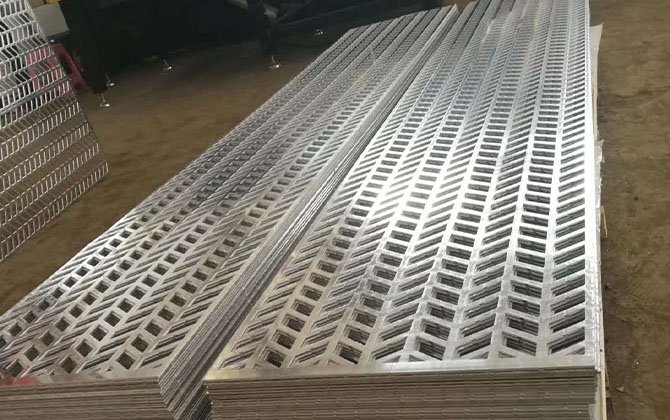

Garden Fence
Наблюдайте за процессом
-
Узорчатая занавеска
Наблюдайте за процессом
-

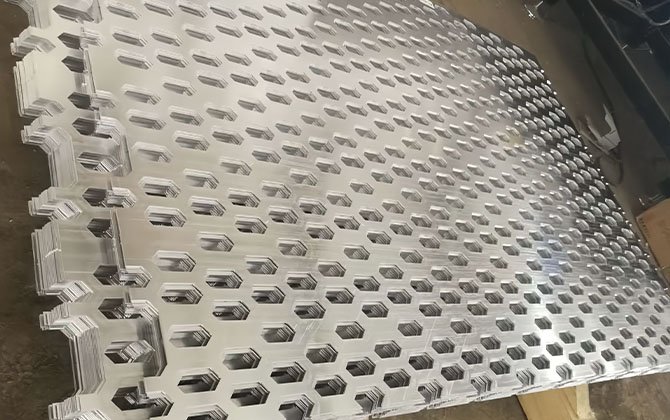

Фасад здания выставочного зала
Наблюдайте за процессом
Кейс Шоу
-
Корпус блока переменного тока
-
гриль для барбекю
-
Здание навесной стены
-
Шумозащитный барьер на шоссе
-
Кондиционер
-
Алюминиевая облицовочная панель
-
Корпус шкафа
-
Шкаф для хранения документов
··· Проверьте соответствие отрасли ···
Введение в компонент
-
01.
Основные характеристики
•Высокоэффективная штамповка: использует накопление энергии маховика для постоянного, стабильного удара, идеально подходит для массового производства.
•Экономичность: низкая стоимость оборудования, простая конструкция, простота обслуживания и низкие эксплуатационные расходы.
•Сверхнизкое потребление энергии: всего 3 кВт·ч в час, что значительно снижает производственные затраты.
•Многопозиционная револьверная головка: поддерживает быструю смену инструмента, сокращая время простоя и повышая производительность.
-
02.

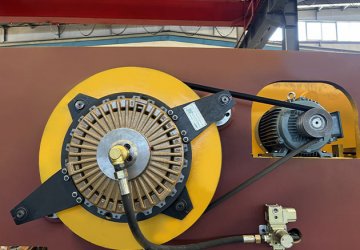

Система маховика
•Мощный выход: фирменная система маховика обеспечивает постоянную мощность, снижая нагрузку на двигатель и гарантируя высокоскоростное непрерывное производство.
•Оптимизированная энергоэффективность: конструкция маховика минимизирует потребление энергии, сохраняя при этом стабильную работу.
-
03.

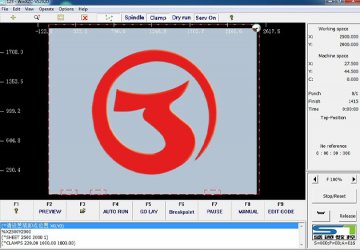

Система ЧПУ
• Точное управление: использует технологию импульсного управления для точного и последовательного управления пробивкой.
• Эффективное программирование: поддерживает G-код и графическое программирование для простоты использования и снижения количества ошибок.
-
04.

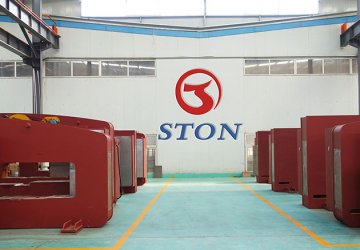

Структура рамы
•Высокопрочная конструкция: закрытая структура типа «О» с конечноэлементным анализом, гарантирующим высокую стабильность и устойчивость к вибрации.
•Точная обработка: рама подвергается высокотемпературному отжигу для устранения внутреннего напряжения. Вся конструкция обрабатывается на одном приспособлении, что обеспечивает оптимальную точность сборки.
-
05.

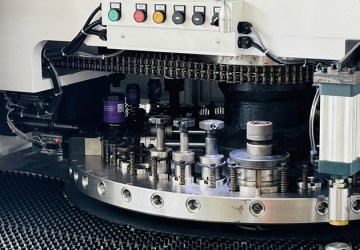

Механизм передачи
•Механическая трансмиссия: высокоточная система обеспечивает стабильную пробивку и продлевает срок службы оборудования.
•Простота обслуживания: простая, надежная конструкция для легкого обслуживания, повышающая долгосрочную эффективность работы.
-
06.

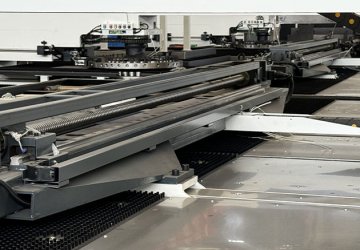

Система кормления
•Высокоточная подача: направляющие осей X, Y и ходовые винты интегрированы, что обеспечивает точную обработку материала. Пневматические зажимы повышают устойчивость.
•Система смазки: многоточечная автоматическая смазка обеспечивает достаточную смазку, снижая износ.
-
07.

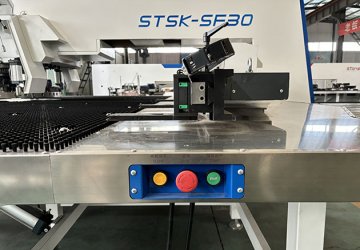

Безопасность и обслуживание
•Безопасная конструкция: оснащена множеством функций безопасности, таких как кнопки аварийной остановки и системы обнаружения неисправностей для безопасности оператора.
•Упрощенное обслуживание: оптимизированная конструкция снижает ежедневные требования к техническому обслуживанию, сводя к минимуму время простоя и повышая общую производительность.
