Серводвигатель с ЧПУ для пробивки отверстий
· Широкое применение: универсально в решении различных задач по обработке листового металла, адаптируется к сложным требованиям.
· Автоматизация и настройка: многопозиционная револьверная головка поддерживает индивидуальные конфигурации для удовлетворения разнообразных потребностей клиентов с высоким уровнем автоматизации.
Запрос сейчас
В корзину

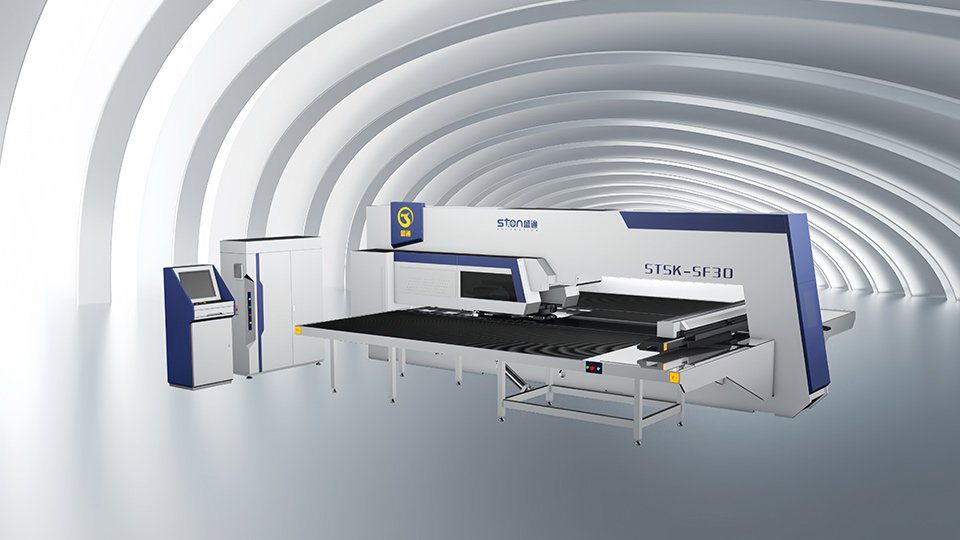

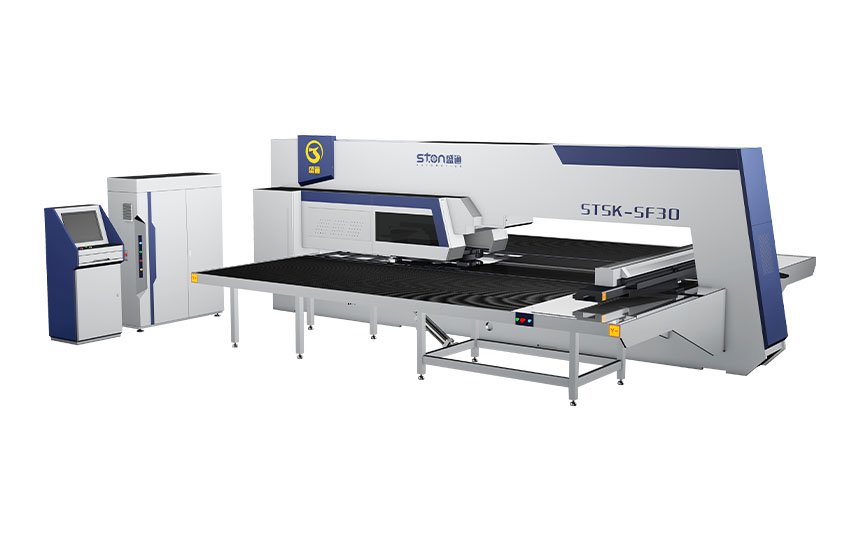

··· STON Servo CNC револьверный дыропробивной пресс ···
Модель: STSK-SF25/STSK-SF30/STSK-SF40
Усилие пробивки:25/30/40 тонн
| Parameter | Unit | Remarks | ||||||
| Model | STSK-SF25/STSK-SF30/STSK-SF40 | |||||||
| Punching Force | 250（25）/300(30)/400(40) | KN(T) | ||||||
| Frame Structure | O-Type Closed Frame | |||||||
| Max Sheet Size for Single Positioning | X-Axis2500 Y-Axis1250/1500/2000/2500 | mm | Customizable to Non-Standard | |||||
| Max Sheet Thickness | 6 | mm | Based on Sheet Type | |||||
| Max Punching Diameter in a Single Stroke | φ88.9 | mm | Customizable to Non-Standard | |||||
| Max Punching Frequency | 1800 | hpm | ||||||
| Max Punching Hits | 800 | hpm | ||||||
| Number of Control Axes | 5(X、Y、T、C、R) | piece | ||||||
| Die Type | Long Guide 85 Series International Standard Die | |||||||
| Turret Station Distribution | 16A、11B、3C、2D(Including Rotary Stations1B、1C) | Standard | Customizable to Non-Standard | |||||
| Repositioning Cylinder | 2 | set | ||||||
| Number of Clamps | 3 | piece | ||||||
| Max Feeding Speed | X-Axis90 Y-Axis80 | m/min | ||||||
| Worktable Structure | Brush and Universal Ball Composite Work Surface | |||||||
| Max Turret Speed | 40 | rpm | ||||||
| Processing Precision | ±0.1 | mm | ||||||
| Max Load Capacity | 150 | Kg | ||||||
| Total Power Consumption | 5 | Kw | ||||||
| Air Source Pressure | 0.55 | Mpa | ||||||
| Power Supply | 380±5% | V | ||||||
| Overall Dimensions | 5000/5500/6500/7800×5200×2100 | mm | ||||||
Обзор
•Широкое применение: универсально в обработке различных листовых металлов, адаптируется к сложным требованиям.
•Автоматизация и настройка: многопозиционная револьверная головка поддерживает индивидуальные конфигурации для удовлетворения разнообразных потребностей клиентов с высоким уровнем автоматизации.
•Эффективность и точность: высокая скорость пробивки и высокая точность обеспечивают плавное, эффективное производство с минимальным количеством ошибок.
•Энергоэффективность: сервоприводная система снижает потребление энергии, оптимизирует процессы, минимизирует отходы материалов и повышает эффективность использования ресурсов.
Подробнее

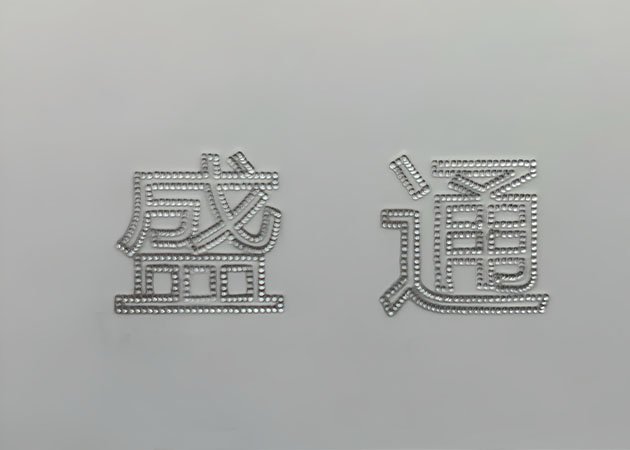

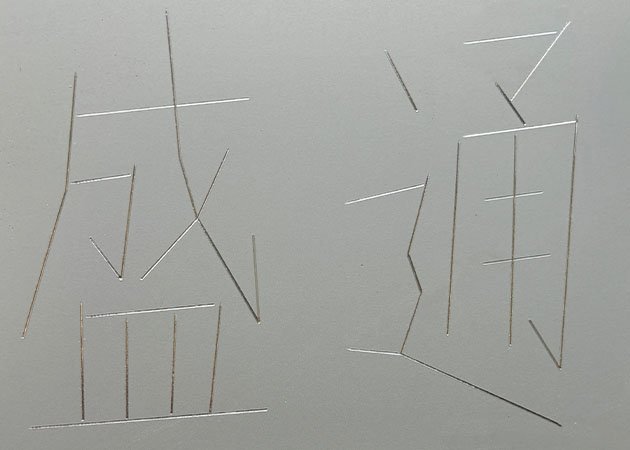

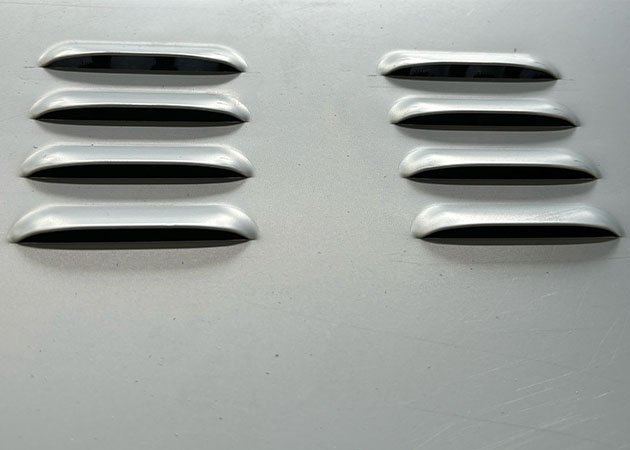

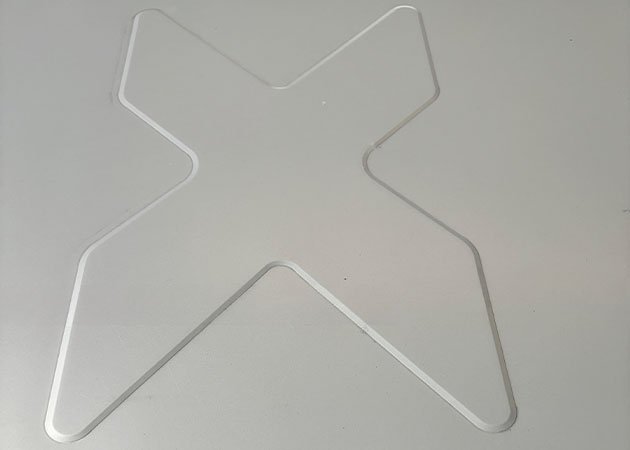

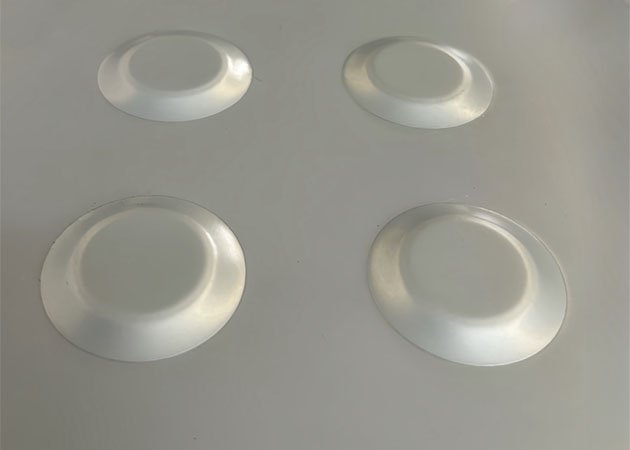

Демонстрации ударов кулаками
Примеры применения в промышленности
-

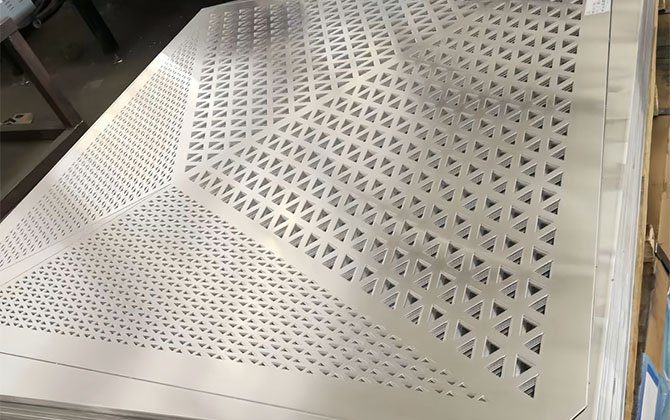

Боковая панель мебелиНаблюдайте за процессом
-

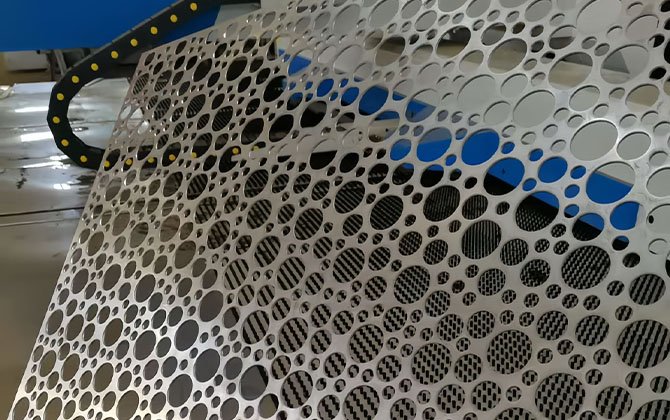

Узорчатая занавеска
Наблюдайте за процессом
-

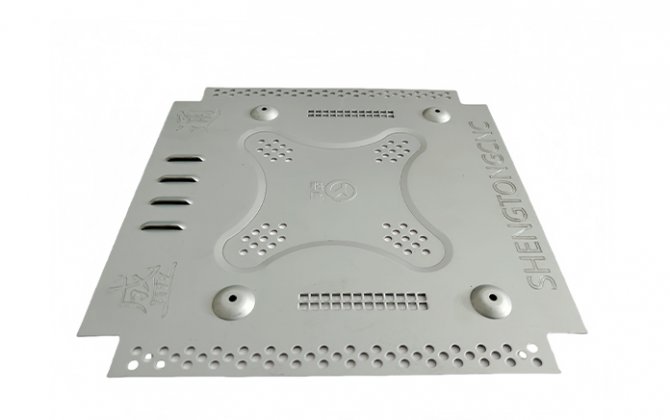

Образец СТОН
Наблюдайте за процессом
-

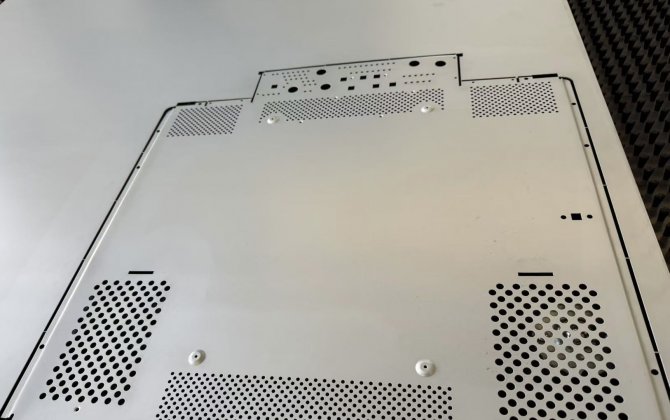

Медицинское оборудование
Наблюдайте за процессом
Кейс Шоу
-

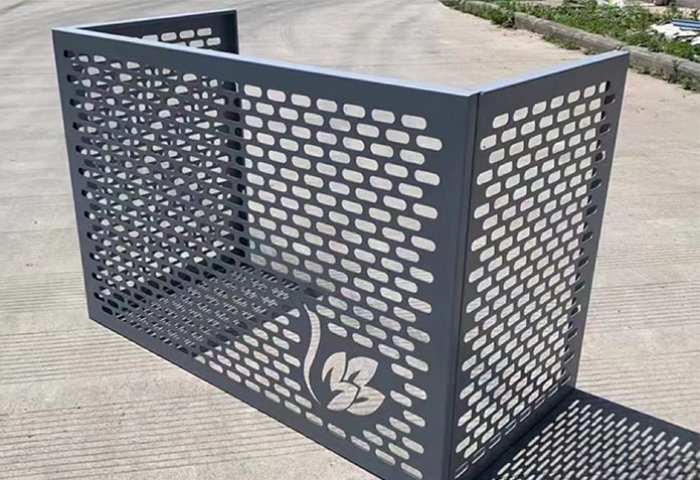

Корпус блока переменного тока
-
гриль для барбекю
-
Здание навесной стены
-

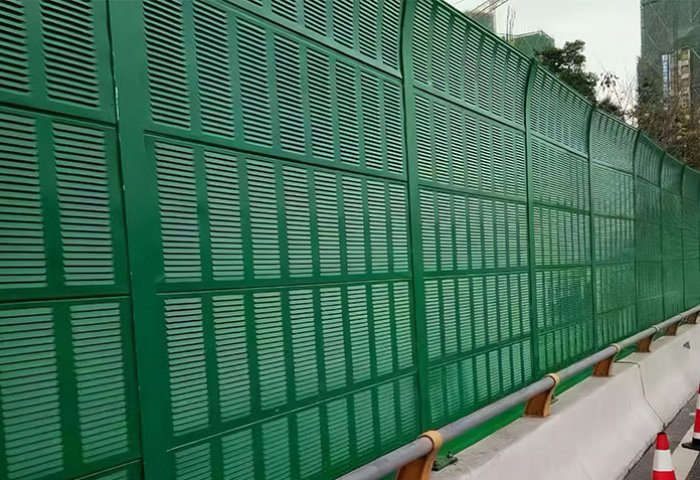

Шумозащитный барьер на шоссе
-
Кондиционер
-

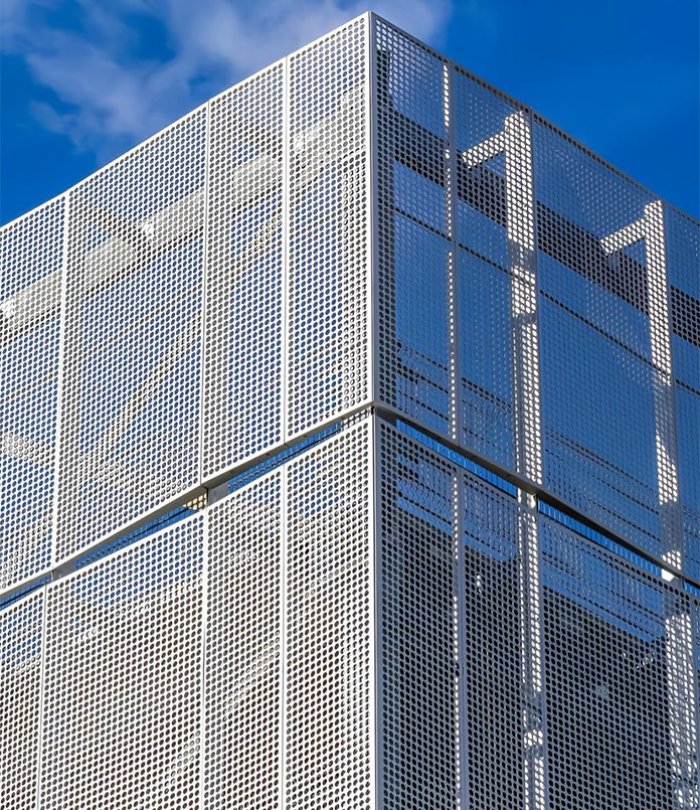

Алюминиевая облицовочная панель
-

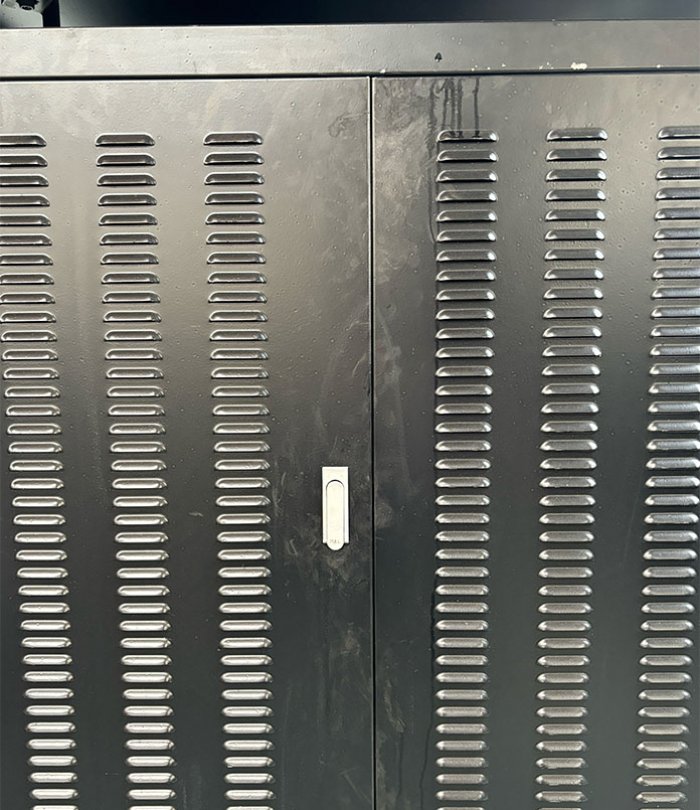

Корпус шкафа
-
Шкаф для хранения документов
··· Проверьте соответствие отрасли ···
Введение в компонент
-
01.
Система ЧПУ
• Стабильная связь и управление: импортная материнская плата и сервопривод шины Panasonic RTEX, использующие полностью замкнутый контур передачи, гарантирующий точные, быстрые сигналы управления с минимальной потерей сигнала.
• Эффективная передача данных: шина RTEX обеспечивает бесперебойный обмен данными и мониторинг в реальном времени с мощными возможностями защиты от помех.
• Возможность обновления и совместимость: поддерживает обновления программного обеспечения и совместим с различными системами загрузки/выгрузки, обеспечивая гибкость для будущего расширения бизнеса.
-
02.

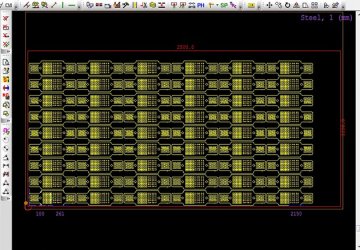

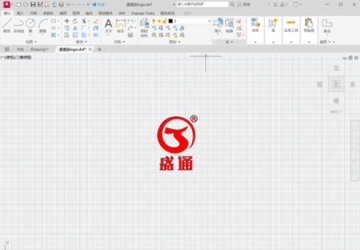

Система программирования
• Удобство для пользователя: графическое отображение программ обработки снижает количество ошибок, совместимо с системами G-code, CAD и CNCKad, поддерживает многоосевую связь для повышения гибкости и эффективности.
• Управление параметрами: автоматически сопоставляет и сохраняет параметры для легкого восстановления, значительно повышая эффективность работы.
-
03.

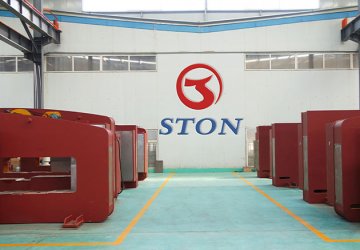

Структура рамы
•Высокопрочная конструкция: закрытая структура типа «О», проанализированная с использованием методов конечных элементов, обеспечивает высокую стабильность и устойчивость к вибрации.
•Точная обработка: высокотемпературный отжиг устраняет внутренние напряжения, а ключевые компоненты, такие как направляющие рельсы и ходовые винты, обрабатываются на одном приспособлении, что обеспечивает точность сборки.
-
04.

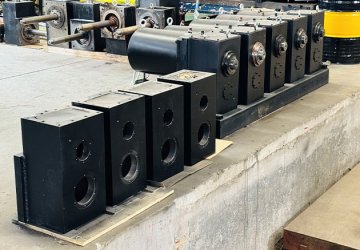

Сборка штамповки
•Эффективность и стабильность: запатентованный герметичный узел пробивки предотвращает утечки и оснащен мощным сервоприводом с прямым приводом, что повышает скорость отклика пробивки.
•Умная регулировка: управление пробивкой поворота автоматически регулирует углы поворота в зависимости от процесса, повышая эффективность пробивки. Система масляного охлаждения обеспечивает стабильную работу в экстремальных условиях.
-
05.

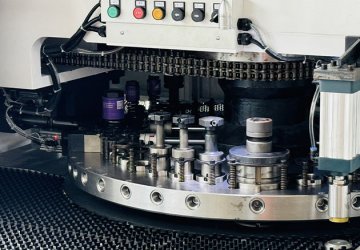

Механизм передачи
• Высокая точность и стабильность: башня проходит строгие испытания для обеспечения плоскостности, концентричности и параллельности. Двойная цепная передача повышает стабильность.
• Точное позиционирование: улучшенная конструкция позиционирования цилиндра снижает износ боковой втулки башни, а система червячной передачи обеспечивает быструю, точную и тихую работу с высокой прочностью.
-
06.

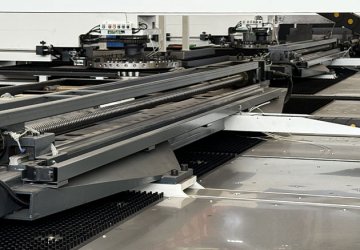

Система кормления
•Высокоточная подача: встроенные направляющие осей X и Y и ходовые винты обеспечивают точную подачу. Пневматические зажимы просты в эксплуатации и обеспечивают стабильный захват и подачу.
•Система смазки: многоточечная автоматическая смазка обеспечивает полную смазку всех движущихся частей, снижая износ.
